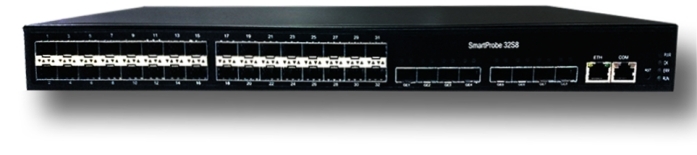

SmartProbe32S8(SDH)
產品概述
SmartProbe 32S8協議轉換器針對電信運營商信令鏈路和語音鏈路進行采集，根據用戶要求將相關聯的信令數據和語音數據進行重新組裝，重新封裝成IP數據包，通過以太網接口送到后臺的信令數據和語音數據處理和存儲設備。
SmartProbe 32S8協議轉換器采用高集成的STM-1/STM-4接口，實現32個STM-1或者8個STM-4速率的CPOS鏈路的分別采集或者同時混合采集。支持固話的接入鏈路、2G移動網的A接口、Abis接口、C/D/E等接口，國際局的國際鏈路相關接口信令和語音采集，后期根據需要還可以支持Mc接口的數據及語音數據采集。設備可以自動準確識別鏈路中的的信令消息，按照客戶制定格式進行IP化封裝輸出。輸出支持8路千兆以太網接口（SFP），可支持單模/多模SFP光模塊或者SFP電模塊，方便數據傳輸到后臺設備。
產品功能
-
支持對通道化的155M/622M的信令鏈路全采集或者用戶數據的采集
-
支持從N*8K/N*64K/高速2M/數據透傳采集，目前業界獨有
-
輸入信號強度自動適配，自動掃描信令鏈路，自動打包上傳，極大提高施工進度
-
信令處理采用高性能FPGA實現，方便未來更改或者擴容
-
數據和控制分離，保證數據安全性
-
支持FPGA的程序和管理軟件的遠程升級
-
外接2GB的DDR3存儲芯片，為FPGA設計提供充足的空間
-
板載P1014 PowerPC處理器，實現板卡控制、管理功能
應用領域
-
SmartProbe 32S8采集A，ABIS，C/D/E，國際信令網管等接口的信令數據，重組成IP包送到后臺，通過后臺的解碼和業務合成生成詳細的用戶業務記錄（xDR），建立信令監控系統、各種增值業務系統、網絡安全分析處理系統等應用
參數規格
|
特性
|
功能
|
詳細描述
|
|
業務接口
|
輸入
|
32個STM-1 SFP 光纖接口
|
|
或者8個STM-4 SFP 光纖接口
|
|
或者2路STM-4/OC12 光接口
|
|
輸出
|
8個1000M SFP以太網接口
|
|
管理
|
前面板
|
RJ45 1個標準的串口控制接口
|
|
RJ45 1個應以太網管理接口
|
|
管理CPU
|
處理器
|
PowerPC P1014
|
|
內存
|
2GB DDR3
|
|
Flash
|
1M Boot Flash，16M APP VER Flash
|
|
指示燈
|
狀態指示
|
每個數據接入口端配有LED指示燈
|
|
每個數據輸出口端配有LED指示燈
|
|
串口控制口指示燈
|
|
以太網管理接口指示燈
|
|
設備電源指示燈
|
|
設備運行狀態及故障指示燈
|
|
供電
|
可選擇
|
AC/DC電源: 雙冗余電源
|
|
AC工作電壓: 90 ~ 290V; 50/60Hz
|
|
DC 工作電壓: -35V ~ -60V
|
|
功耗
|
160W
|
|
尺寸
|
4.36 x 44.0 x 35.0 cm
|
|
1U 19英寸標準機柜
|
|
重量
|
4.8 Kg (With Double PSU)
|
|
其他
|
濕度
|
工作濕度：10 to 90%(非冷凝)
|
|
非工作濕度：0 to 95%(非冷凝)
|
|
溫度
|
工作溫度：0 to 45 oC
|
|
存儲溫度：-40 to 70 oC
|
|
安全
|
UL/EN/IEC 609501,CSA 22.2
|
|
EMC
|
FCC Part 15, Class B
|
| 噪音 |
國際化標準組織(ISO)7779：< 50 db
|
